Petit pain en acier de feuille de toiture de couleur ondulée formant la machine 8~12m/min

Petit pain en acier de feuille de toiture de couleur ondulée formant la machine 8~12m/min





Description de machine de toiture en métal :



(1) épaisseur matérielle : 0.3-0.8mm PPGI et GI

(2) NON des stations de rouleau : 18groups

(3) matériel pour des rouleaux : acier de la haute catégorie 45# poli et enduit du chrome HRC55-60°

(4) matériel pour l'axe : acier de la haute catégorie 45# poli et enduit du chrome HRC55-60°

(5) diamètre d'axe : 70mm

(6) épaisseur de panneau de vue : 20mm

(7) cadre inférieur : acier de 350 H-sections

(8) puissance de moteur : 5.5kw

(9) type conduit : 1,0" chaîne

(10) vitesse : 8~12m/min



Composants de machine du petit pain en acier de feuille de toiture de couleur ondulée formant la machine :

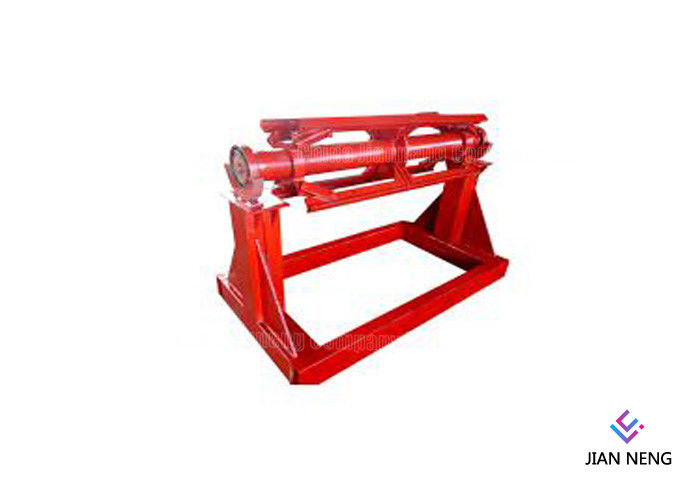

1. Decoiler ----------------------------------------------  1 unité

2. Guide de alimentation --------------------------------------  1 unité

3. Petit pain principal formant la machine ------------------------ 1 unité

4. Dispositif de pressing hydraulique -------------------------1 unité

5. Dispositif hydraulique de coupe --------------------------- 1 unité

6. Station hydraulique -----------------------------------  1 unité

7. Gestion par ordinateur de PLC ------------------------------1 unité

tables 8.Output ----------------------------------------   2 unités



Écoulement de travail :



Decoiler --- Guide de Fedding --- Bâche de film --- Formation de petit pain --- Pressurage --- de la longueur de la coupe --- Épuisez-vous la table



Spécifications/paramètre technique



Série	Détails	Paramètre
Machine/petit pain de toiture en métal formant la machine	Dispositif de Guiding&leveling	Placé sur la machine par le vendeur
		Nombres d'axe : 11pcs
		Diamètre d'axe : 80mm
		Matériel d'axe : acier 45#
		Puissance d'entraînement : 5.5kw
	Matériel d'axe de roulement	ACIER 45#
	Diamètre d'axe	90mm
	Matériel de rouleau	GB-Cr15 avec le traitement thermique
	Station de roulement	15 stations
	Cadre de machine	Structure de verticale de fonte
	Corps de machine	Acier de 400# H soudé
	Rapport	Marque célèbre Harbin de Chinois
	Puissance de travail	22kw
Système de contrôle	Marque de fréquence	Delta de Taïwan
	Marque de PLC	Delta de Taïwan
Circuit hydraulique	Type de travail	Hydraulique
	Mode de poinçon	De poinçon actionné hydraulique quatre piliers
	Entraînement de la méthode	Par le cylindre
	Puissance de moteur	22kw
	Matériel de moule	GB-Cr12
	Quantité de moule	2 ensembles
	Cadre de poinçon	1 ensemble
	Pressez la puissance	80T
	Tolérance de longueur de coupe	±1.5mm



Caractéristique et avantages :



Petit pain de matériau de construction d'entrepôt formant le matériel de GI de PPGi de machine de toiture en métal de machine



1. Rouleau antirouille : La machine de commande numérique par ordinateur usinée, plaqué avec du chrome dur .to de 0.05mm protègent la surface shiniing et forte



2. Traitement thermique : Traitement thermique du cadre de coupe pour enlever l'effort en acier, pour éviter la dureté de deformation.and 60 degrés.



3. Lame de coupeur : Acier du moule Cr12 avec le traitement éteint, temps de longue durée.



4. Haute précision : des axes pour des rouleaux sont usinés par la machine de meulage. Les rouleaux sont commande numérique par ordinateur traités pour assurer la représentation de précision.



PLC de 5 .automatic : PLC présenté de Mitsubishi avec l'écran tactile, inverseur, transformateur.



6. système puissant d'entraînement : grand train de pouce, ou système d'entraînement de réducteur de transmission.



6. Excellents services : Le technicien peut être envoyé à votre usine pour installer la machine et pour former vos travailleurs. Services de Lifttime pour nos machines.



Conditions de travail
taille 1.working	25m x 2m x 4m
approvisionnement 2.Power	8.5kw
3.Frequency	50-60HZ
4.Wires/cables	² de 4-6mm (longueur selon l'atelier)
5. Coût de la main-d'oeuvre	2 travailleurs
6. Outils	Clés et tournevis
dispositif 7.Lift	chariot élévateur 3-5t ou grue
