Détails sur le produit:
Conditions de paiement et expédition:
|
Épaisseur matérielle: | 0.2-0.8mm | matières premières: | PPGI, PI, CR, Q235 |
---|---|---|---|
Type de Decoiler: | type manuel ou automatique | Formation de la station: | 18 (dépendu du dessin de profil) |
Matériel principal d'axe: | Haute catégorie 45# | Diamètre d'axe: | ¢ 75mm |
Vitesse fonctionnante: | 0-15 m/min | Matériel de lame de coupe: | Cr12 |
Surligner: | cold roll forming machine,steel rolling machine |
Petit pain de tôle d'acier formant le trapèze du GI IBR de la machine PPGI, laminoirs de feuille de toit
Description et application :
1. Petit pain en acier automatique de toit formant la machine avec la lame de coupe Cr12 par le système de contrôle de PLC de Siemens
2. Petit pain de feuille de toiture formant la machine avec la vitesse 0 - 20m/minute pour le matériau de construction
3. Petit pain ondulé de toit formant la machine avec la commande à chaînes et le transducteur de PANASONIC
4. Petit pain en acier de panneau de toit de tuile formant la machine avec le système de contrôle hydraulique pour des véhicules à moteur
5. petit pain à grande vitesse de panneau de toit en métal de 380V 50Hz formant la machine avec le système de contrôle hydraulique
Spécifications/paramètre technique
Article | Petit pain de tôle d'acier formant le trapèze du GI IBR de la machine PPGI, laminoirs de feuille de toit | |
Matériel de bobine | Largeur de bobine | Fait sur commande, 1000/1200 /1250 millimètre |
Épaisseur de feuille | 0.3-0.8 millimètre | |
Limite conventionnelle d'élasticité | 350-500 MPA | |
Matériel | PPGI, acier de couleur, GI. | |
Decoiler/Uncoiler | Type de Decoiler | Type manuel ou hydraulique ou automatique |
Poids de bobine | 5 tonnes | |
Largeur de bobine | Maximum 1250mm | |
Identification | 440-530mm | |
O.D | Max.1500mm | |

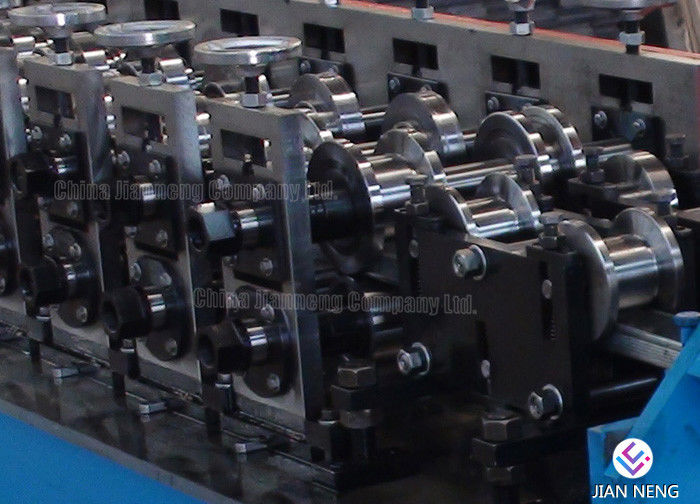

Toit en acier formant la machine | Formation des stations | 13-22 poste (dépendez des profils) habituellement : 18 stations |
Matériel de rouleau | 45# acier, enduit extérieur avec du chrome dur de 0.05mm | |
Diamètre d'axe | 76mm | |
Matériel d'axe | Acier de la haute catégorie 45# | |
Type d'entraînement | Transmission à chaînes---16A | |
Pignons | Éteint et noir traité | |
Formation de la vitesse | 0-20m/min | |
La vitesse s'ajustent | Panasonic VFD | |
Alimentation secteur | 5.5KW | |
Coupure | Type de coupe | Coupe hydraulique de ciseaux |
La coupe meurent matériel | Acier de Cr12Mov, HRC58-62 | |
Puissance de coupe | 4 kilowatts (station hydraulique) | |
Tolérance de coupe | 10m+/-1.5mm | |
Encodeur | Marque d'OMRON | |
Contrôle électrique | PLC | Panasonic stigmatisent |
Inverseur | Marque de Siemens | |
Écran tactile | Panasonic | |
Type d'opération | Écran tactile et bouton | |
Unités principales | Schneider | |

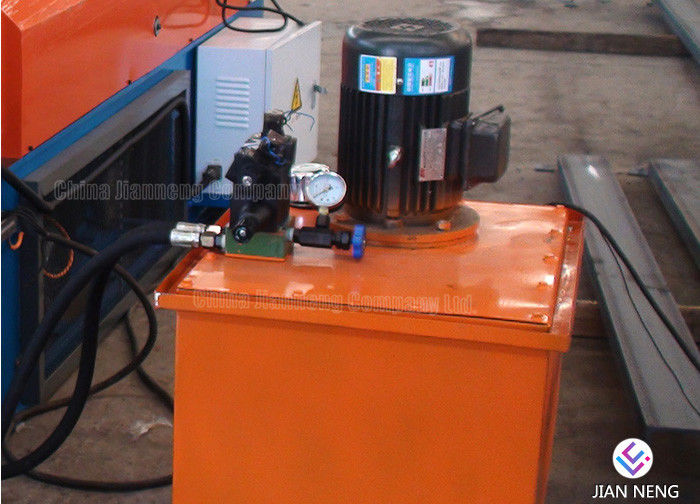

Station hydraulique | Unités hydrauliques | Marque chinoise célèbre |
Tableau de fin de bande | Type de Tableau | Non type simple de puissance |
Fonction | Pour soutenir le panneau de finition |
Composition de machine du petit pain de tôle d'acier formant la machine, laminoirs de feuille de toit
1. Decoiler -------------------------------------------------- 1 unité
2. Dispositif de bâche de film --------------------------------- 1 unité
3. guide de alimentation ------------------------------------------ 1 unité
4. Petit pain principal formant la machine --------------------------- 1 unité
5. Dispositif de pressing hydraulique --------------------------- 1 unité
6. Dispositif hydraulique de coupe ------------------------------ 1 unité
7. Station hydraulique ---------------------------------------1 unité
8. Gestion par ordinateur de PLC ---------------------------------1 unité
9. Table de sortie ----------------------------------------------1 unité
Le travail suivent :
Decoiler --- Guide de alimentation --- Bâche de film --- Formation de petit pain --- Pressurage --- de la longueur de la coupe --- Épuisez-vous la table
Caractéristique et avantages :
Petit pain en acier vitré de feuille de toiture ridé par tuile formant MachineWith 18 stations de formation

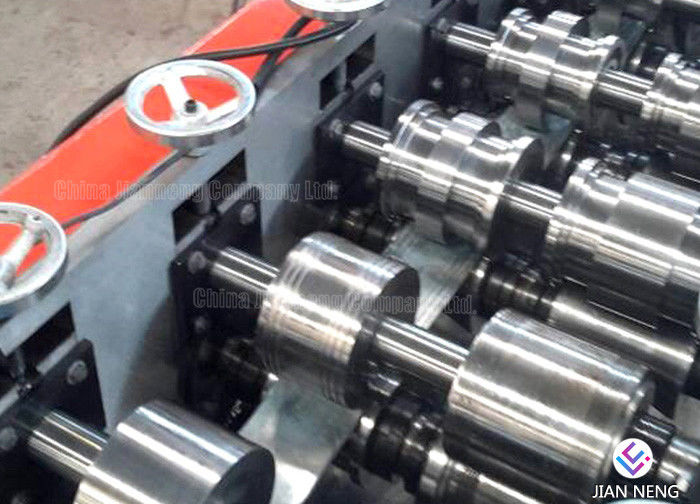

1. Rouleau antirouille : Machine de commande numérique par ordinateur usinée, plaqué avec du chrome dur de 0.05mm pour protéger la surface shiniing et forte
2. Traitement thermique : Traitement thermique du cadre de coupe pour enlever l'effort en acier, pour éviter la dureté de deformation.and 60 degrés.
3. Lame de coupeur : Acier du moule Cr12 avec le traitement éteint, temps de longue durée.
4. Haute précision : des axes pour des rouleaux sont usinés par la machine de meulage. Les rouleaux sont commande numérique par ordinateur traités pour assurer la représentation de précision.
PLC de 5 .automatic : PLC présenté de Mitsubishi avec l'écran tactile, inverseur, transformateur.
6. système puissant d'entraînement : grand train de pouce, ou système d'entraînement de réducteur de transmission.
6. Excellents services : Le technicien peut être envoyé à votre usine pour installer la machine et pour former vos travailleurs. Services de Lifttime pour nos machines.
