Lieu d'origine:
Province du Hebei, Chine
Nom de marque:
JN
Certification:
CE ISO
Numéro de modèle:
Personnaliser

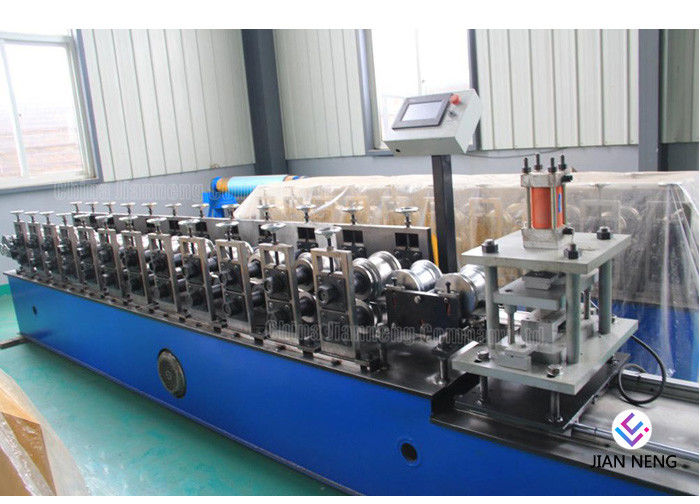

Petit pain de quille de double lumière formant M fonctionnant de la vitesse de machine 15 - 25/goujon et voie minimum
Application :
Le goujon en métal et le petit pain de quille de voie/lumière formant la machine sont très utilisés à la diverse usine industrielle, au bâtiment civil, à l'entrepôt et à la fabrication en acier facile de bâtiment, et ont des caractéristiques telles que l'aspect gentil et les biens.
Paramètre technique du petit pain léger de quille formant la machine :
Nom de produit | Machine utilisée de cadre à vendre | |||
NON. | Articles | Paramètres | Remarque | |
1 | Matériel approprié | Type | GI/PPGI/AL | |
Épaisseur | 0.40-0.80mm | |||
2 | Spécifications produit | Longueur | Toute longueur | |
Tolérance de longueur | ±2mm/6m | |||
3 | Vitesse fonctionnante | 15- 25 m/min | Machine standard | |
4 | Système de contrôle | Transducteur de Mitsubishi/Siemens PLC& | Coutume | |
5 | Puissance totale | 6KW | ||
6 | Poids total | Au sujet de 3T | Jusqu'à la conception finale |
Composants du petit pain léger à deux lignes galvanisé de quille de profilé en u de la tôle d'acier C formant la machine :
Non. | Nom | Unité | Quantité |
1 | Decoiler manuel | ensemble | 1 |
2 | Machine de formation principale | ensemble | 1 |
3 | Système de contrôle de PLC | ensemble | 1 |
4 | Station de pompe hydraulique | ensemble | 1 |
5 | Coupe de courrier | ensemble | 1 |
6 | Moteur électrique | ensemble | 1 |
7 | Table de sortie | ensemble | 1 |
Utilisation : Afin de garder la forme et la précision de produit, adopte la structure soudée de feuille, commande de réducteur de moteur, chaintransmission, le rouleau a été passé au bichromate de potasse qui peut maintenir la surface de plat de bâti lisse et non facile à être marqué quand cela fonctionne la caractéristique : Assurez la stabilité, la précision et la vie.
Non. | Paramètre principal du canal du plafond c formant la machine | |
1 | Longueur de la partie principale | 3000*800*1400mm |
2 | Poids de partie principale | Environ 3 t |
3 | Tension | 380V/50HZ3Phase (comme demande du client) |
4 | Fixateur de rouleau | Colonne de guide |
5 | Vue |
Plat moyen soudé Type de cadre commémoratif de voûte |
6 | Épaisseur de vue | 25mm |
7 | Conduisez le mode | Vitesse ou chaîne |
8 | Matériel des rouleaux | acier 45# avec le gâchage |
9 | Matériel des axes | acier 45# avec le gâchage |
10 | Diamètre des axes | φ40mm |
11 | Nombre de rouleaux | 10 rouleaux |
14 | Alimentation secteur | 3kw (ralentisseur Cycloidal d'engrenage planétaire) |
Écoulement de fonctionnement de machine
Decoiler--- Alimentation---- Formation de petit pain ---- Coupure ---- sortie
Le détail d'emballage du goujon et la voie roulent formant la machine :
1. Un conteneur de 40ft pour charger une machine réglée avec le decoiler manuel ;
2. Le tout a essuyé l'anti huile de rouille, contrôleur de PLC couvert par le film de mousse ;
3. les pièces de rechange et quelques petites pièces ont emballé dans la boîte en plastique d'outillage ;
4. Tous les composants fixes par le fil d'acier avec le conteneur.
Produits principaux de petit pain formant la machine :
